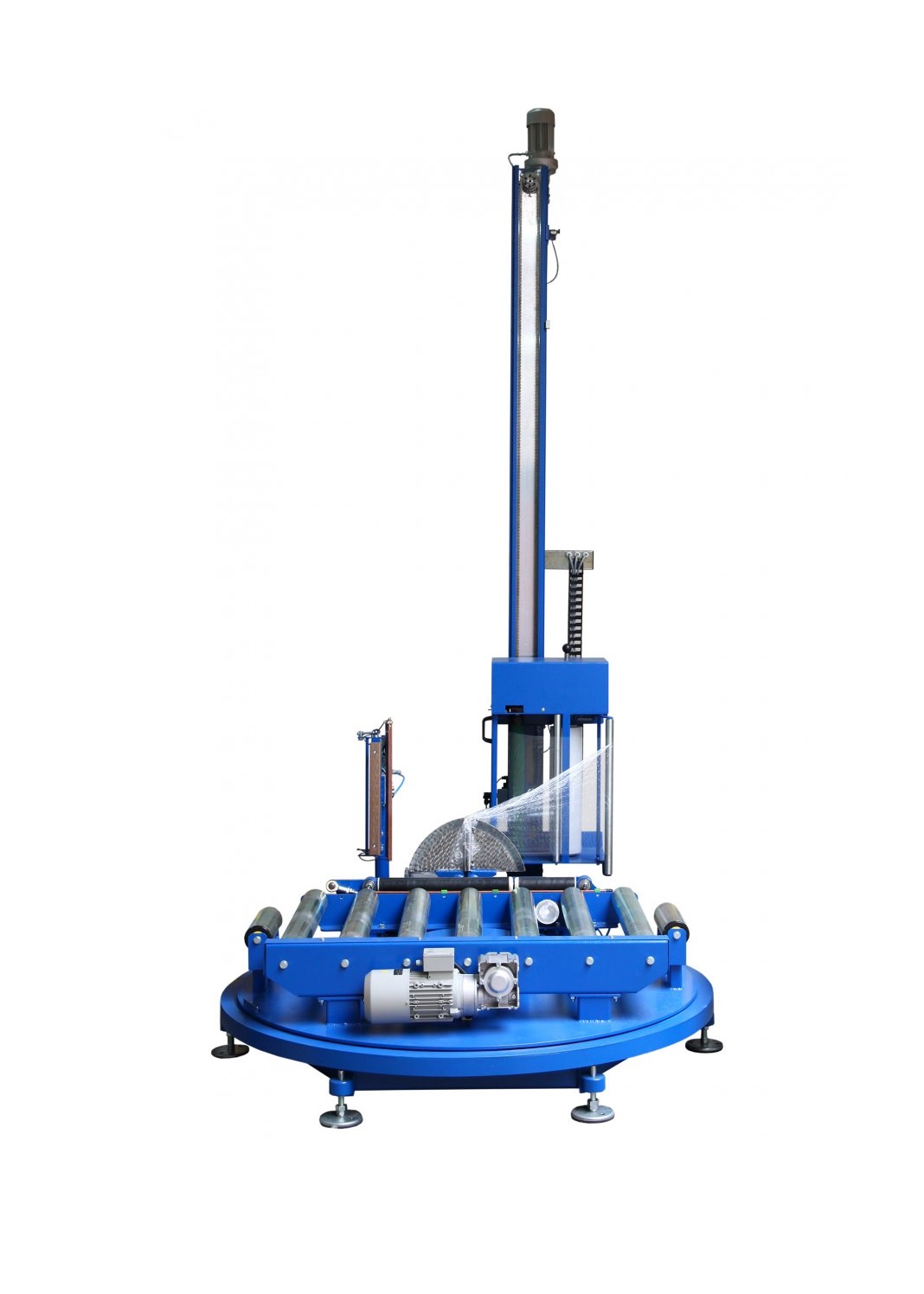

Обмоточная машина — автомат GL 200
Примениение:
— Для автоматическово обезпечения разтянутой пленкой грузов укладываемый на поддонах,
— Строение планов – индивидуально;
Размеры груза (с поддоном):
Высота: для согласования
Длина: 1000 мм
Ширина: 800 мм
Масса: 1500 кг
Общая характеристика GL200:
- поддон вращается во время обматывания,
- начало и конец обматывания – внизу груза (крестовое обматывание),
- программы обматывания приспособлены к требованиям,
- автоматическое закладывание, отрезка и приварка конца пленки,
- двухступенчатая система растяжения пленки:
— предварительная, однодвигательная 200%
— между подъемником и грузом с задаваемой силой натяжения,
- соответствующая стандартам безопасности;
Минимальная конфигурация
Для правильной работы машины необходим как минимум 1 конвейер перед и 2 конвейеры за обмоточной машиной. Второй конвейер за машиной – эта приемный конвейер. Управление конвейеров: по обмоточной машиой или внешной системой.
Варианты GL200:
- прижим стабилизирующий груз,
- система прикрывания груза пленкой,
- другие размеры поддонов,
- несущая способность вращательного конвейера,
- другой командо-котроллер,
- двухдвигательная система растяжения пленки с плавной задачей от 100 ÷ 300%,
- работа при температурах -25 ÷ 40o C;
Технические данные GL200:
| производительность |
30 ÷ 50 упаковок/час |
| скорость конвейера |
13 м./сек |
| вращательная скорость конвейера |
12 обор./мин. |
| высота конвейера |
мин. 450 мм |
| отбор мощности |
2,4 кВт |
| питание |
3 x 400 В, AC/50 Гц, N, PE |
| питание воздухом |
0,6 МПа |
| командо-контроллер |
Siemens S7-200 |
| рабочая температура |
0 ÷ 40o C |
Остальные элементы линии:
- роликовые, ленточные, цепные конвейеры,
- автоматический склад пустых поддонов,
- кантователи поддонов,
- пост для установки на поддонах;
